공정제어시스템
서비스소개
최적으로 운전되는 운전 범위인 공정 목표치(Process Target)를 설정하면 DCS, PLC 또는 APC, ESD 등의 제어시스템은 현장의 운전 조건이 공정 목표치를 만족하도록 자동으로 운전하며, 가능한 목표치에 근접한 정상(Normal)범위 내에서 운전됩니다. 서브 시스템으로 분리된 각 소단위가 프로세서 데이터 입/출력, 감시, 조작, 제어 등을 수행하며, 상호간 통신하는 분산제어시스템(DCS)의 안정성과 신뢰성을 바탕으로 일련의 공정을 제어하는 시스템입니다.

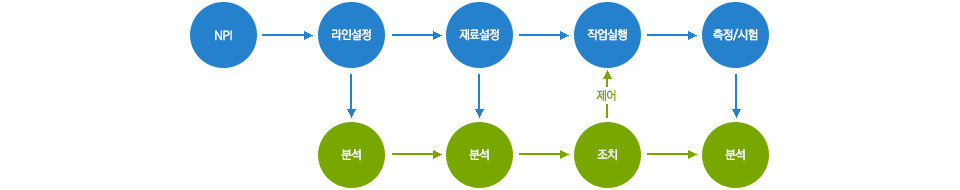

포괄적 공정제어
구성요소
| 구성요소 | 상세설명 | |
|---|---|---|
| 하드웨어 |
Microsoft Windows OS 기반 응용프로그램과 컴퓨터 CPU: 32bit급 이상, 350MHz Power Module, Controller Module, I/O Card Module, Backplane |
|
| 운영자 인터페이스 |
실시간 데이터 모니터링 및 제어, 웹 연동 지원 Multi-Screen / Multi-Windows에 의한 감시 |
|
| 프로세스 인터페이스 |
장시간 무사고 운전 Fault Tolerant 시스템 구성 자기진단기능으로 각 모듈 단위로 세분화된 이상진단/감시 모듈형 플러그인이 I/O단위로 연결되어 여러 과정을 역구성 실시간 데이터로 연속, 배치, 시퀀스, 피드백 등 폭넓은 제어 Cross-reference 기능으로 인한 운영의 편리성 시뮬레이션 테스트 기능으로 Control Logic 검증 고속의 프로세싱 데이터처리 및 데이터베이스 관계형 데이터베이스에 의한 온/오프라인 자료 관리 |
|
| 시스템 인터페이스 |
표준 통신 네트워크로 Ethernet (IEEE 802.3) UTP, 광, 동축 케이블 통신선로를 연결한 LAN통신 Ethernet I/O 통신방식으로 I/O 증설 및 유지 보수가 편리 IEEE 1014 32Bit VMEBus, 필드버스(Profibus) 인터페이스 Data Way 및 I/O Bus 이중화를 통한 통신영역 안정성 Analog, Digital I/O 모듈, Logic Builder EC 61131-3 국제표준프로그램언어 지원 (LD, IL, ST, FBD, SFC) |
|
| 다중화 구조 |
전원 이중화, CPU Module 이중화, LAN 통신 이중화, Main Control Unit 이중화, 중요 Loop를 위한 I/O Module 이중화 현장상황이나 특성에 따라 선택적으로 구성한 이중화로 고신뢰성 확보 |
|

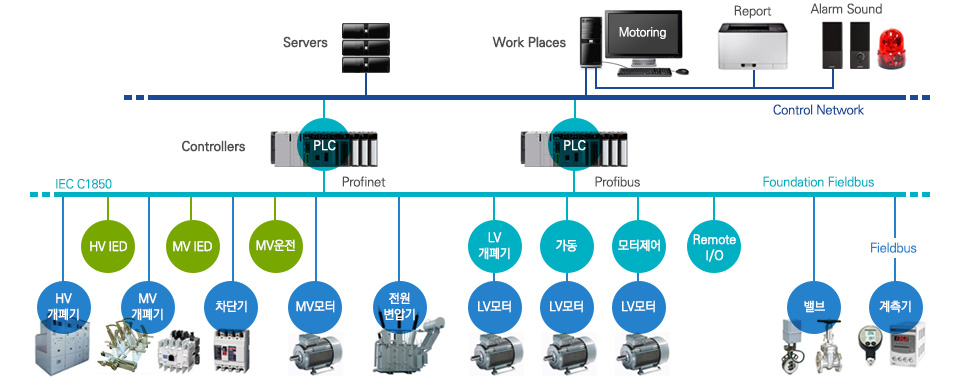

시스템 구성
