감시제어시스템
서비스소개
환경기초시설 및 각종 산업현장에 설치된 자동화기기와 계측기를 통해 수집된 데이터가 유무선 통신망을 통해 HMI 소프트웨어로 구성된 감시제어시스템으로 전송됩니다. 이를 통해 현장 상황을 실시간으로 감시(모니터링)하고 제어합니다. 설비문제 또는 공정이상발생, 에러 등 각종 이벤트 발생시 경고음과 경보메시지를 자동으로 통보하여 관리자로 하여금 적절한 운전조치 이뤄지게합니다. 과거 데이터 검색 및 보고서 분석, 트렌드 데이터 등 필요한 모든 운영 정보 솔루션을 제공합니다.

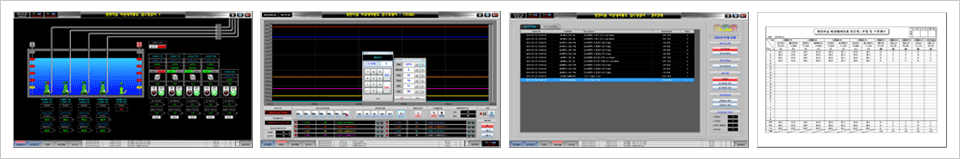

시스템 기능
| 주요기능 | 설 명 |
|---|---|
| 감시제어 |
- 프로그래밍 된 공정으로 자동운전 진행 또는 수동운전제어 - 실시간 계측데이터 감시 및 설정 제어기능 (온도, 수위, PH, MLSS, DO, COD, 중량, 투입량, 가동시간, 주파수, 전력, 전압 등 ) - 설비의 상태 감시 및 동작 제어기능 (모터나 펌프의 가동상태, 밸브의 열림/닫힘 상태, TRIP, FAULT, ERROR 등) |
| 그래픽 뷰 | - 설비계통도를 한 화면에 그래픽화 전체화면 또는 각 세부(상세)화면 - 연계성 높은 계층적 화면구조 - 사용자 중심의 편리한 조작버튼 또는 설정값 제어창 |
| 경보감시 | - 경보 발생시 청각적 경고음(사운드,음성파일), 경보메세지를 출력 - 아날로그 데이터 설정 한계치 이탈, 에러, 이상발생, 공정이상 등 발생된 이벤트를 경보로 감지 - 경보현황에 리스트되며, 경보이력을 그룹별, 내용별, 날짜별 검색 및 조회 - 등록된 사용자에게 SMS 경보문자 전송 |
| 트렌트감시 | - 설정에 따라 그룹별 또는 개별트렌트로 태그값 감시 - 실시간 또는 히스토리컬 모드로 전환하며 감시 및 조회 - 트렌드 시간간격 설정기능 사용하여 모니터링 가능 |
| 보고서 | - 사용자의 요구에 맞는 형식의 문서화된 보고서 및 자동출력(인쇄) - 일보, 월보, 년보별로 선택적 보고서 구성 - 날짜별로 보고서 검색 및 조회 - 엑셀(Excel) 또는 오픈오피스(Open Office) 파일형식 |

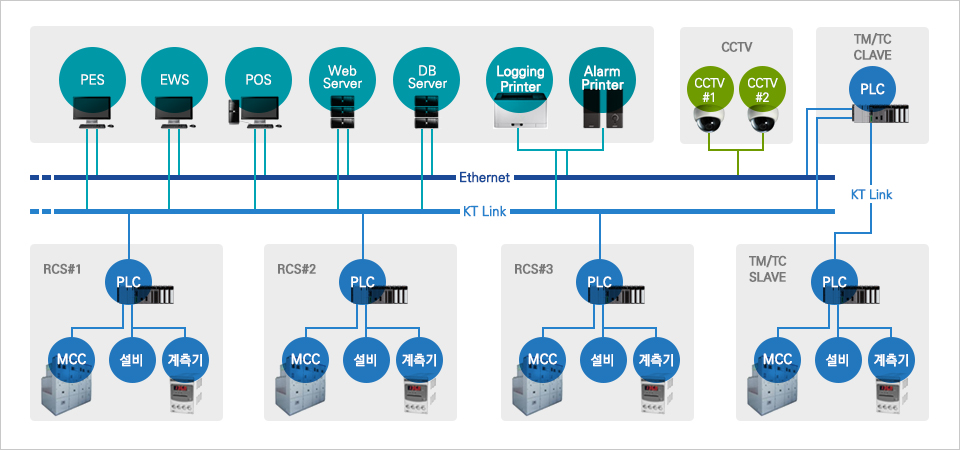

시스템 구성
통신망 구성
전용회선 (Leased Line) 무선망 (Wireless) 인터넷 (Internet) 광통신망 (Fiberoptic) CDMA망 VPN (Virtual Private Network)
제어설비프로그래머블 로직 컨트롤러 (PLC) 분산형 제어 시스템 (DCS) 원격 단말 장치 (RTU) 제어기기 (Controller)
감시/제어용 소프트웨어돌핀 (Dolphin) 싸이몬 (Cimon) 오토베이스 (AutoBase) 인터치 (Intouch) 국내 상용되는 기타 MMI/HMI
적용분야별 화면예제

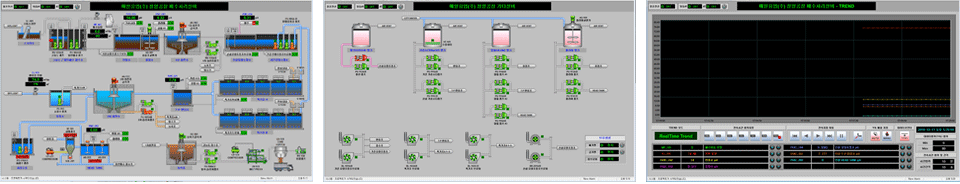

폐수처리설비 모니터링 시스템

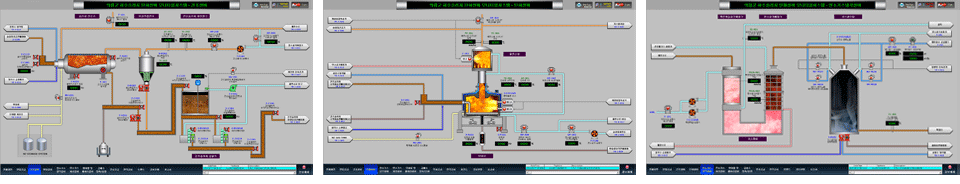

슬러지 탄화설비 모니터링 시스템

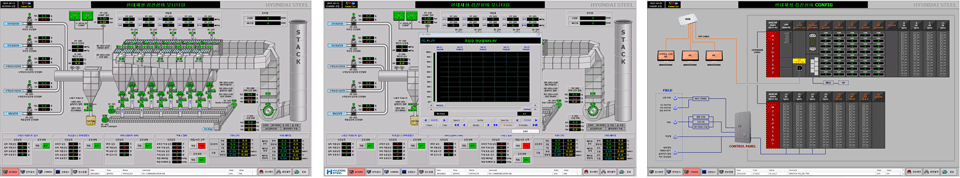

대기오염 방지시설 시스템

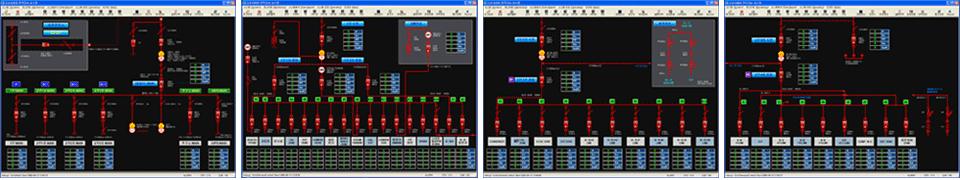

전력감시 모니터링 시스템

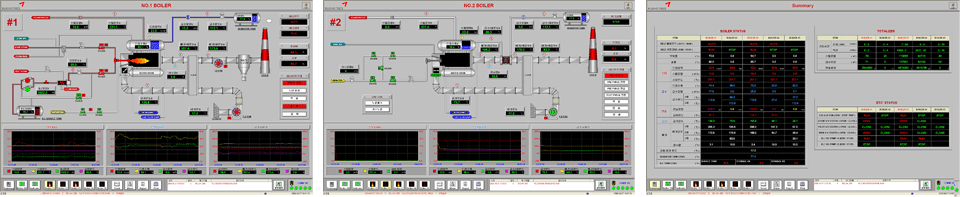

보일러설비 모니터링 시스템

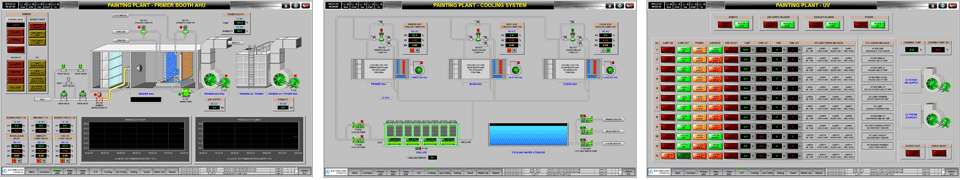

AHU 설비 모니터링 시스템
